ジャコブステーパ寸法表

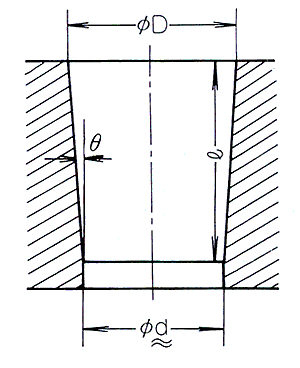

ジャコブステーパ図面

JT番号
D
Taper on diameter
片側角度θ
0
6.350
5.802
11.112
1:20.288=0.04929
1°24′7506
D
8.000
6.883
14.000
0.07979
2°17′0696
1
9.754
8.469
16.669
1:12.972=0.07709
2°12′4410
2short
13.940
12.386
19.050
1:12.262=0.08155
2°20′1390
2
14.199 12.386 22.225 1:12.262=0.08155 2°20′1390
33
15.850
14.237
25.400
1:15.748=0.06350
1°49′1184
6(2½)
17.170
15.852
25.400
1:19.264=0.05191
1°29′1714
3
20.599
18.951
30.956
1:18.779=0.05325
1°31′4856
4
28.550
26.346
42.069
1:19.084=0.05240
1°30′0312
5
35.890
33.422
47.625
1:19.305=0.05183
1°29′0544


ISO239ドリルチャックテーパのジャコブステーパタイプmm表示による。
Dは、現在ジャコブステーパシステムから除かれております。
片側角度は、参考記載ですので、度、分までしか換算しておりません。
1と2Sの中間にMというJT規格もございます。ただし、特定用途・特定メーカー向けのため、ほとんど使われません。

ご注意
 角度はあくまでも参考ですので、テーパ部を自作する場合は、テ−パゲ−ジにより当たり出しを行って下さい。その意味では、上記表はあまり役に立たないです。
 当り出しには、新明丹をおすすめします!
アーバ等を自作なさる場合は、研削しろを見込んで切削加工後、熱処理・研削仕上げをするのが理想です。
但し、使用頻度が低く、耐久性を重視せず、綺麗な切削が可能なら、切削仕上げのみでも使用に耐える場合が多いです。

特注にて研削加工も致しますので、ご相談下さい

参考 : テーパには、このほかにいくつかあります。

●モールステーパ(Morse Taper)
 旋盤・フライス盤・ボール盤のスピンドルやテーパーシャンクドリルのテーパ等に幅広く使用され、No.0〜7まで、8種類あります。記号はMTを付して表します。
  アメリカのモールスツイストドリル社がドリルのシャンクとして開発したそうで、あらゆるテーパの中で、これだけ幅広く使用されていることを鑑みると、非常に優れた発明と言えましょう。
  取付方法により、形状は、タング式・引きネジ式の2種類があります。
  テーパーは一定しておりませんが、およそ1/20です。
 また、ほとんど使われていませんが、下表のような、ドリルチャック用のショートサイズ・モールステーパ規格もあります

テーパ番号
D
テーパ
モールス番号
テーパ比
B10
10.094
9.4
14.5
1
0.04988
B12
12.065
11.1
18.5
B16
15.733
14.5
24.0
2
0.04995
B18
17.780
16.2
32.0
B22
21.793
19.8
40.5
3
0.05020
B24
23.825
21.3
50.5

●ボルトグリップテーパ
  マシニングセンタなどで使用され、 7/24のテーパです。
  記号は BTを付して表します。

●アメリカンスタンダードテーパ(ナショナルスタンダードテーパ NST)
 フライス盤主軸穴などで使用され、 7/24(16°35.6´)のテーパです。
  記号はNTを付して表します。

●ブラウンシャープテーパ
  フライス盤などに使用され、テーパーは1/24です。
  記号はB&Sを付して表します。

●ジャーノーテーパ(Jarno Taper)
 非常に古い旋盤主軸に使用されていたことがあるようです。単位はインチになります。
 現在では使用されていないものと思われます。
 ジャーノテーパの場合、各部分の寸法がテーパ番号と単純な関係になっています。

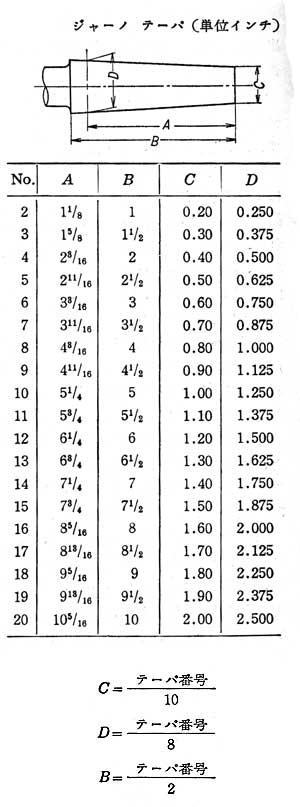

ジャーノテーパ寸法表
