回転センターチャック

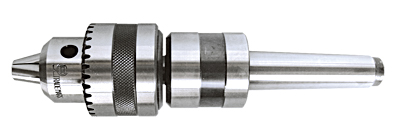

ドリルチャック付ライブセンター
先端の形状は自由自在。

・小径ワークやセンター穴の無いワークの両センター加工に最適です。
・細長いワークの振れ止めにもご使用頂けます。
・ヘッドドライビング機構により、粉塵や切削油が侵入しにくい構造です。
・ドリルチャックは標準付属品以外のサイズもお選び頂けます。
・ドリルチャック無しでの出荷も可能です。

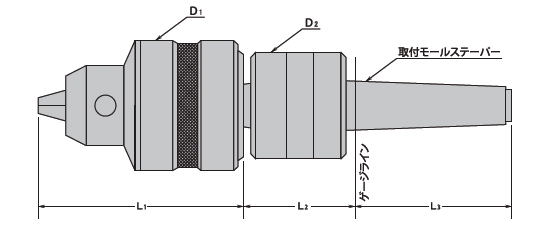

仕様寸法表(単位:mm)

型式
標準ドリルチャック
(ジャコブスNo.)
取付モールステーパ
L1
L2
L3
D1
D2
HD-2S-8
J8(JT1)
MT2
54
48
64
35.5
40
HD-2S-13
13MG(JT6)
MT2
88
54
64
55
45
HD-3S-13
13MG(JT6)
MT3
88
55
79
55
45

※テーパー接続のため、L寸法は実際の組付け状態とは異なる場合があります。

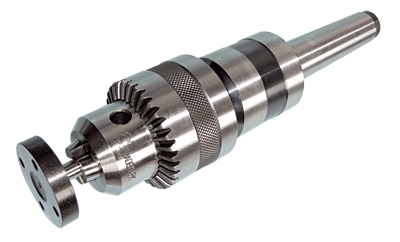

・お客様のワークに合わせたセンター形状に変更や交換が出来ます。
・センターの製作も致します。



カタログダウンロード
