創業以来90余年、変わらぬ信頼優れた精度はJIS規格を上回る品質です。
製品機種、材種など、世界ナンバーワン。

アーバーも同時にご購入の場合、取付費用サービス実施中!

ドリルチャック商品一覧表 (仕様も記載)
左のリストからも各商品にアクセス出来ます。

New
13MG標準品に、オープンマークが付きました。
ハンドル回転方向が容易に判別できます。

オープンマークは2016年出荷商品から、順次実施されています。


ドリルチャック取扱説明書


特長

堀内製作所社内規格とJIS規格の相違点について

●優れた振れ精度
JISを上回る本数のテストバーによる振れ試験検査 を行った上で出荷致しております。
  精度等級には以下の2種類がございます。

精密A級 0.08mm以下
※ご指定無き場合は、精密A級を出荷いたします。
ELのついた呼び寸法のものも、振れ精度はMGクラスです。
参考: JIS規格では、ELは振れ精度0.20mm以下で良いことになっています。

精密AA級  0.04mm以下 本体に刻印を付し、精度票添付
 非常に精度の高いドリルチャックです。
※精密AA級をご希望の方は、発注時必ず精密AA級とご指定下さい。

※特殊品(オールステンレス製・小径用・標準外テーパーの・ねじ取付・ツメ超硬チップ付)は、精密A級のみとなります。

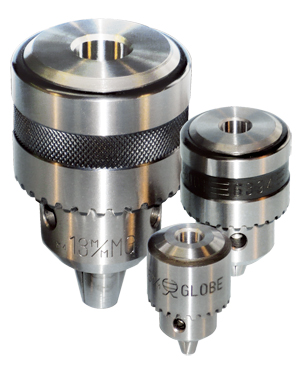

AA級ドリルチャック
  精密AA級刻印

 地球印チャックは、普通級(精密A級)でも、JISを上回る多くの太さのテストバーによる振れ試験を施しております。
また、AA級は、非常に精度が高いです。 高精度なプロ用ボール盤などでご利用頂いたり、旋盤などで高精度な加工が可能です。シビアな用途にも実用可能です。

※標準品以外の特殊品はA級のみとなります。

●使いやすい

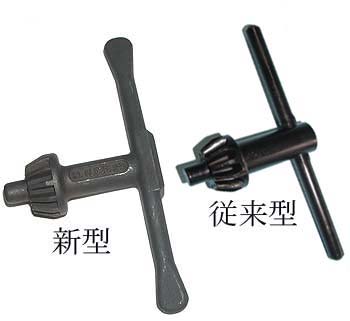

商品には、右のような使いやすい堅牢な一体型のオリジナル新型チャックハンドルを1個添付しております(一部商品は旧型ハンドルのみになります)。
ハンドル無しのお見積・出荷も可能です。ハンドルのみ別売りしています。



●耐久性
良質な素材と精密加工、適切な熱処理により、抜群の耐久性です。
13MG以上の商品は、ツメ修理も可能です。
メッキ処理も可能です。

●把握力
独自の品質管理により常に安定した把握力を保ちます。

●テーパ部
優れた焼き入れ内研仕上げによりテーパ部の当たりは良好で強力な取付が出来ます。
※一部標準外テーパーの品はリーマ仕上げです。

●豊富な商品
サイズ・精度ともに、非常に多くの商品を取りそろえ、最適な商品をご選択頂けます。

●特殊品
オールステンレス製ドリルチャック …医療・食品関係などに
小径用ドリルチャック  …大きなチャックでより細い物を把握したいときに
標準外テーパーのドリルチャック   …小テーパーに大チャックを取り付けたいときに
ネジ取付チャック       …軸端がネジのスピンドルへ取り付けたいときに
ツメ超硬チップ付チャック  …爪の摩耗防止に
脱落防止ビス止め …脱落防止に

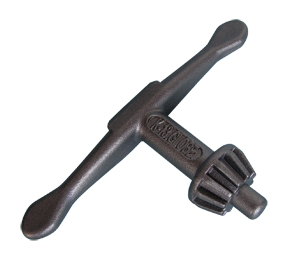

ハンドル
ハンドルのみ別売致しております。通常、商品には1個ハンドルが附属しています。 ハンドル無しのお見積・出荷も可能です。ハンドルのみ別売りしています。
