CNCダイスホルダー

弊社製造のダイスホルダーは、以下の商品がございます。
ダイスホルダーの種類
型式
使用できる
ダイス径
特徴
おすすめの用途
CNCダイスホルダー
このページで紹介している商品です。
DH20-12.5
20径のみ
M16(12.5φ)のタップシャンクタイプ
CNC旋盤
マシニングセンター
による高精度オスねじ切り
DH25-12.5
25径のみ
DH38-14
38径のみ
M18(14φ)のタップシャンクタイプ
DH50-20
50径のみ
M26(20φ)のタップシャンクタイプ
DH38-25
38径のみ
25φのストレートシャンクタイプ
DH50-32
50径のみ
32φのストレートシャンクタイプ
DH50-J4S
50径
(弊社ダイススリーブを使用して
38径 25径20径も可)
スライドタイプ
シャンク交換可

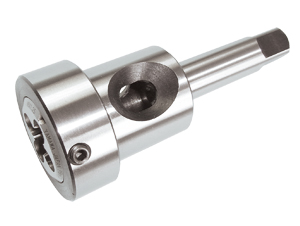

モールステーパーと
ストレートシャンクに対応。
スライドタイプはねじ切りに従って
自動でスライドするため、
送り動作不要。
汎用旋盤
によるオスねじ切り
DH50-J4
固定タイプ
DH38-J6
38径
(弊社ダイススリーブを使用して
25径20径も可)


ターレットダイスホルダー
ミーリングダイスホルダー
としてもご使用頂ける、汎用のダイスホルダーです。

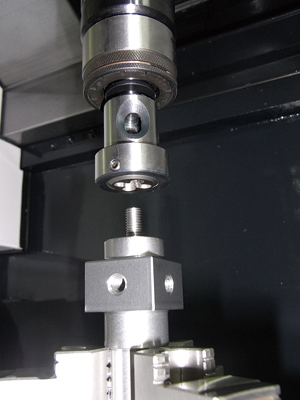

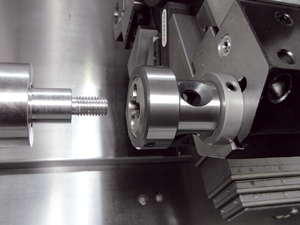

CNC旋盤、マシニングセンター等 による高精度オスねじ切りにおすすめ致します。

ダイスによるねじ切りを真っ直ぐ、正確に加工出来ます。

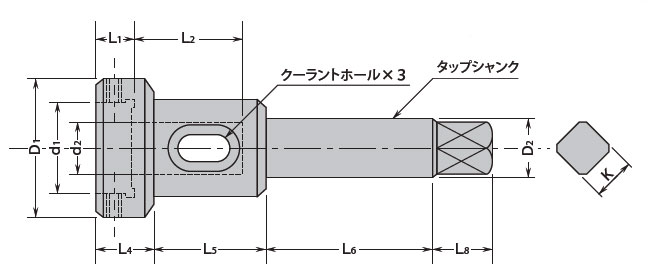

●タップシャンクタイプ


自動機で安心の切粉排出設計です。
簡単!タッピング感覚でダイスによるオスねじ切りが出来ます。
DH20とDH25のシャンクはJIS M16のタップ規格と同じ、DH38のシャンクはJIS M18のタップ規格と同じ、DH50のシャンクはJIS M26のタップ規格と同じです。
お手持ちのタッパーやコレット、ミーリングチャックをご使用頂けます。
シャンクを、DH20とDH25は、13ミリ以上のドリルチャックで、DH38は14ミリ以上のドリルチャックで、DH50は22ミリ以上のドリルチャックで把握して使用することも可能です。


型式
D1 +0.01〜-0
L1
D1
D2
K
d2
L2
L4
L5
L6
L8
タップシャンク
DH20-12.5
20.0
6
30
12.5
10
11
25
11
25
42
13
JIS M16
DH25-12.5
25.0
8
37
12.5
10
16
30
14
30
42
13
DH38-14
38
12
52
14
11
23
40
19
40
46
14
JIS M18
DH50-20
50
15
64
20
15
28
45
22
45
52
18
JIS M26
※タッパーやチャックの形式は、機械が同期の場合はフローティング無し、非同期の場合はフローティング有りが一般的ですが、詳しくはツーリングメーカーや機械メーカーにご確認下さい。
※内径D寸法は、公差+0.01〜-0で製作しております。ソリッドタイプなどD寸法に近いダイスでご使用下さい。

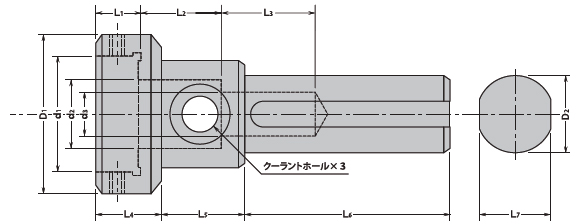

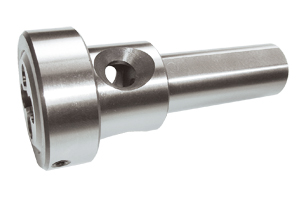

●ストレートシャンクタイプ


自動機で安心の切粉排出設計です。
旋盤のターレットやコレット、ミーリングチャックに接続できます。


型式
D1 +0.01〜-0
L1
D1
D2
d2
L2
d3
L3
L4
L5
L6
L7
DH38-25
38.0
12
52
25
23
40
11
28
19
40
65
23.5
DH50-32
50.0
15
64
32
28
45
15
40
22
45
70
30
※タッパーやチャックの形式は、機械が同期の場合はフローティング無し、非同期の場合はフローティング有りが一般的ですが、詳しくはツーリングメーカーや機械メーカーにご確認下さい。
※内径D寸法は、公差+0.01〜-0で製作しております。ソリッドタイプなどD寸法に近いダイスでご使用下さい。
