回転センター (ライブセンター・ローリングセンター)

回転センター 旋盤使用例

ヘッドドライブ型HDライブセンター
NC旋盤の湿式切削にも最適
・ユニークなヘッドドライビング機構を採用。
・特殊スラストベアリングを組み込んだ三点軸受ベアリング方式によりスラスト荷重に対して抜群の威力を発揮します。
・ヘッドドライビング機構により粉塵や切削水が入りにくく、高精度を維持します。
センター振れ0.003mm以内

■ドライビングヘッド機構
・センターと一体型のヘッド。
・三点軸受ベアリング方式。
・角度は60°のみ。

注意事項
MTシャンクは、ドリルなどと異なり、タングがありません。従いまして、スリーブやソケットでご使用になると、外せなくなる可能性があります。
精度の面からも、スリーブやソケットなどを使用しないで、芯押し軸テーパーに適合した商品をご使用下さい。

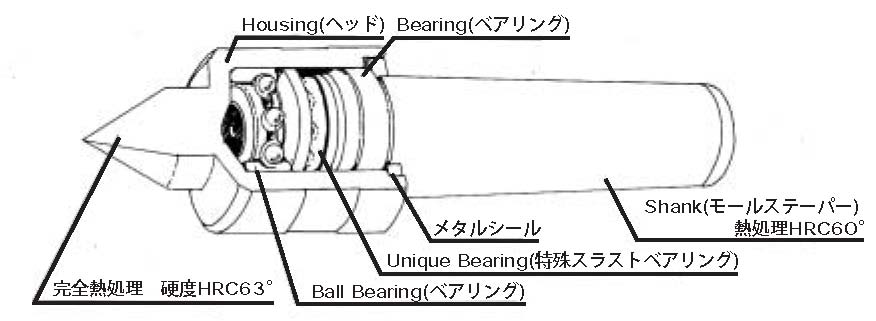

回転センター内部構造

HD-S type(標準)HD-SC type(超硬付)

ヘッドドライビング機構の標準型ライブセンターです。 高剛性と高精度を備え、切粉、切削水の浸入を防止します。
MT3・MT4のみ超硬付タイプもあります。(下右側画像が超硬付タイプ)

HD-S HD-SC
HD-S type(標準)
HD-SC type(超硬付)


HD-S 図面

TYPE
モールステーパー
A
B
C
D
E
L
G(ゲージラインからの寸法)
許容回転数(min -1)
質量kg
HD-2S
M.T.2
24
37
69
40
18
130
67(A+B+6)
4,600
0.5
HD-3S
M.T.3
32
44
85
45
25
161
81(A+B+5)
4,000
0.85
HD-4S
M.T.4
32
44
108
45
25
184
81(A+B+5)
4,000
1.16
HD-5S
M.T.5
49
70
136
78
38
255
126(A+B+7)
2,800
4.08
HD-6S
M.T.6
62
82
189
102
55
333
153(A+B+9)
1,300
9
HD-3S-C(超硬付)
超硬径φ14
M.T.3
32
51
85
48
25
168
81(A+B+5)
4,000
HD-4S-C(超硬付)
超硬径φ14
M.T.4
32
51
108
48
25
191
81(A+B+5)
4,000

HD-B type(太穴用)

ヘッドドライビング機構を採用した太穴・パイプ用の高速型ライブセンターです。基本構造は標準Sタイプと同じです。

HD-B HD-B 図面
TYPE
モールステーパー
A
B
C
D
E
L
G(ゲージラインからの寸法)
許容回転数(min -1)
質量kg
HD-2B
M.T.2
24
37
69
40
25
130
67(A+B+6)
4,600
0.53
HD-3B
M.T.3
34
44
85
45
36
163
83(A+B+5)
4,000
0.87
HD-4B
M.T.4
34
44
85
45
36
163
83(A+B+5)
4,000
1.18
HD-5B
M.T.5
62
70
136
78
65
268
139(A+B+7)
2,800
4.1
HD-6B
M.T.6
65
82
189
102
92
336
156(A+B+9)
1,300
9.2

HD-NC Type (NC小径用)

ヘッドドライビング機構を採用した小径ワーク用の高速型ライブセンターです。 NC用旋盤など、刃物の干渉に考慮した設計です。

HD-NC HD-NC 図面
TYPE
モールステーパー
A
B
C
D
d
E
L
G(ゲージラインからの寸法)
許容回転数(min -1)
質量kg
HD-3NC
M.T.3
36
44
85
45
12
22
165
85(A+B+5)
4,000
0.87
HD-4NC
M.T.4
36
44
108
45
12
22
188
85(A+B+5)
4,000
1.18
HD-5NC
M.T.5
60
70
136
79
20
40
266
137(A+B+5)
2,800
4.1
HD-6NC
M.T.6
75
82
189
102
25
55
346
166(A+B+9)
1,300
9.2
