地球印ドリルチャック 脱落防止ビス止めドリルチャック

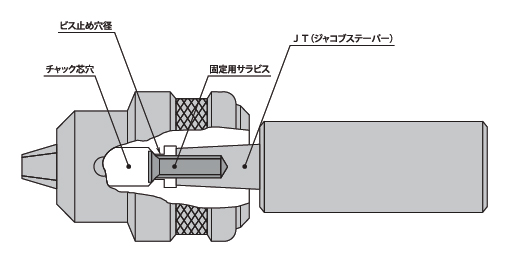

ネジを設けた主軸やアーバーに、チャック側からビス止めすることで、脱落を防止できます。

脱落防止ビス止めドリルチャック製品一覧
型式
使用範囲
固定用サラビス
取付ジャコブステーパ
外観寸法
ビス穴径
付属ビス
チャック芯穴径
市販サラビスの場合
6.5MGビス止
φ0.5〜6.5
φ4.1
M4
φ7
M3
JT1
標準6.5MGと同じ
10MGビス止
φ0.5〜10
φ6.3
M6
φ10.5
M4
JT2S
標準10MGと同じ

13MGビス止

φ0.7〜13
φ8.1
M8
φ13.5
M6
JT6
標準13MGと同じ

注:商品はチャック本体とハンドルが付属するのみで、ネジ加工を施した主軸やアーバー等は付属致しません。
 取付は通常の方法でチャックをジャコブステーパーに固定してから、ビス止めを行って下さい。
 付属のビスは頭の外径を小さくしております。市販のビスをご使用の場合は、確認の上ご購入下さい。
 主軸ネジ加工の際は、上記ネジサイズをご確認の上、タップ加工して下さい。ネジ加工を施したアーバーの特注も承ります。
