輸入工具全品国内検査!

汎用タップチャック(台湾製)

ジャコブステーパータイプと、モールステーパーシャンク一体型がございます。
チャック本体にはトルククラッチやフローティング機構は付いておりません。

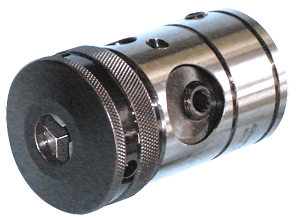

●ジャコブステーパータイプ

一個のチャックで、幅広いサイズのタップに対応できます
タップシャンクと四角部の両方をチャッキングするため、スリップしたり逆転時ゆるむことがありません


コードNo.
型式
使用範囲
取付テーパーNo.
L(mm)
φD(mm)
質量(g)
ミリ
インチ
35061
CP-M12-JT6
M3〜M12
1/8〜1/2
JT6
72.5
43
640
35063
CP-M12-JT2S
JT2S
663
35056
CP-M16-JT6
M3〜M16
1/8〜5/8
JT6
80.5
50
914
35083
CP-M18-JT6
M9〜M18
3/8〜3/4
82.5
51
1057

※全商品、三つ爪開閉用フックスパナと四角部チャッキング用六角レンチが付属しております。

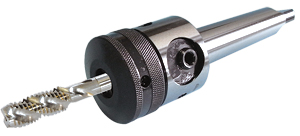

●モールステーパーシャンク一体型

剛性が高い一体型です。
機械の主軸がモールステーパーの場合におすすめです。

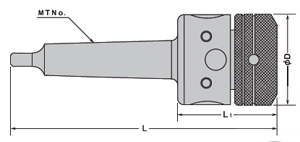

コードNo.
型式
使用範囲
取付テーパーNo.
L(mm)
L1(mm)
φD(mm)
質量(g)
ミリ
インチ
35015
CP-M12-MT2
M3〜M12
1/8〜1/2
MT2
129
49
43
590
35017
CP-M12-MT3
MT3
148
710
35051
CP-M16-MT2
M3〜M16
1/8〜5/8
MT2
136
60
48.5
732
35052
CP-M16-MT3
MT3
155
882
35031
CP-M18-MT2
M9〜M18
3/8〜3/4
MT2
143.5
58
51
924
35033
CP-M18-MT3
MT3
162.5
1074
35035
CP-M18-MT4
MT4
187.5
1380


※全商品、三つ爪開閉用フックスパナと四角部チャッキング用六角レンチが付属しております。
